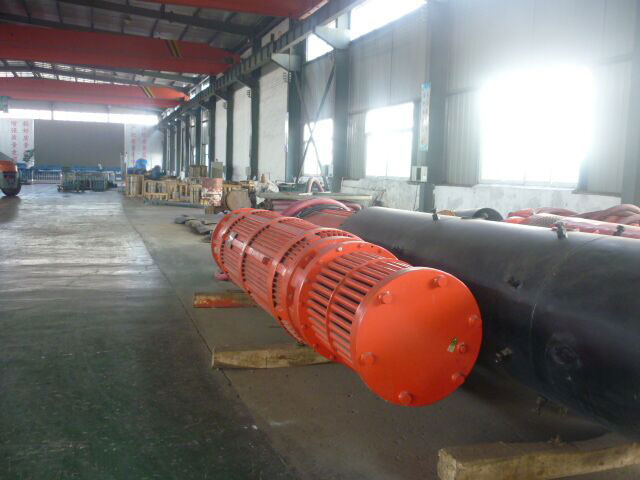

BQ礦用強排泵是我公司與河南礦山搶險排水敦災中心聯合研發的最新大型礦用排水設備。河南礦山搶險排水救災中心是全國最大的專業教援排水基地，具有雄厚的技術力量，先后參與了國內140多次礦井搶險救災排水工作，積累了豐富的搶險排水經驗，并承擔了多項省科技攻關項目; 我公司多年來一直致力于礦用隔焊型潛水排沙電泵的研發與生產，具有先進的工藝和機械設備，生產制造力量雄厚，獲得多項國家及省部級科技進步獎。BQ系列礦用隔埠型潛水電系的設計制造綜合運用了我公司的先進生產技術和河南礦山搶險排水救災中心在礦山搶險排水中積累的豐富運行實踐經驗。該產品由雙吸或單吸多級高心泵與充水式高壓潛水三相異步電動機組成一個整體，整機潛入水中運行。該產品具有安全可靠、結構先進、工藝精良、選材合理、高效節能，安裝維護方便等優點。

主要用途：

本系列產品設計生產執行GB3836.1-2010爆炸性環境。第1部分設備通用要求和GB3836.2-2010爆炸性環境;

第2部分由隔爆外殼”d”保護的設備標準規定，防爆型式為隔爆型，隔爆標志Exdl,適用于含有甲烷或煤塵等爆炸性氣體環境的礦井正常生產排水和透水礦井的搶險救災、排水復礦的排水。

BQ系列礦用隔爆型潛水電泵使用環境：

1.電源電壓6000V或10000V

2.介質PH4-10

3.環境水溫: S50C

4.固體含量: s 10%

5.安裝方式: 立式。臥式或斜式

6.潛沒深度=700m,但最低淹沒水位應不低于逆止閥的出口凸緣上平面。

7.根據用戶環境的特殊要求，可特殊設計來滿足用戶的不同需求。

BQ系列礦用隔爆型潛水電泵特點：

1.高效節能。采用高效水力模型，泵效率高，高效區寬，節能效果顯著。

2.安全防爆。電機內充水，隔爆型結構，潛入水下工作，電機散熱充分，全揚程無過載設計，保證安全運行，無須擔憂電機過載燒壞。

3.流量大。揚程高。流量100-1500m/h,揚程85-1720m,滿足大流量、高揚程排水需求。

4.安裝運行方便。機電一體，結構緊凌，體積小，重量輕，可根據使用環境選擇立式、臥式、斜式安裝方式。

5.技術先進可靠。軸向力自平衡結構，有效降低推力軸承負荷，運行性能穩定，使用壽命長。過流部件選用耐磨材質，適應含沙量較大水質。

泵主要由泵殼、葉輪、導0 t、聚軸、軸承和過慮網草等組成。雙吸泵有兩個吸水口，將兩組葉輪背靠背對向分布。實際上是兩臺多級泵并聯運行，各有其吸水口(一個在上部，一個在下部)。由于兩組葉輪數量相等，方向相反，其產生的水推力大小相等，方向相反，理論上總軸向水推力為零。單吸泵僅有一個吸水口。設置兩組背靠背對向分布葉輪。當揚程需要葉輪總級為偶數時，兩組葉輪故量相等，方向相反，軸向水推力為容。當揚程需要葉輪總級數為奇數時，則下泵葉輪多一級，此時將下泵末級葉輪設計有平衡孔的平衡葉輪。平衡葉輪產生的水推力基本被消除。因此產生軸向水推力的兩組葉輪仍然數量相等，方向相反，總的軸向水推力基本上為零。泵軸向力為零，推力軸承載荷輕，壽命長，運行可靠。

電動機為充水式三相異步電動機，主要由上導軸承、定子、轉子。下導軸承。止推軸承。冷卻器(底座)等主要部件組成。定子線圈采用交聯聚乙烯耐水繞組線制成，內設繞組溫度傳感器和水位傳感器，監控繞組溫度和防止缺水引起電機燒壞。在電動機轉軸的下部頂端裝有一個泵輪。當電動機轉動時，泵輪迫使電動機內部的水由下而上循環流動，通過機殼，冷卻水道等零部件不斷與外部輸送液體進行熱交換以降低電動機溫升。
